一、系统概述

    系统采用RFID射频识别技术来对特定信息进行实时采集和处理，参加会议的人员只要每人佩带一张内有RFID信息的代表证，通过签到通道门入口时，安装在通道门的相应读卡设备能够快速识别每张代表证，从而实现了对参加会议人员的自动签到登记、自动身份认证、签到人员名单自动实时显示、自动统计报告、并提供查询、打印等功能。

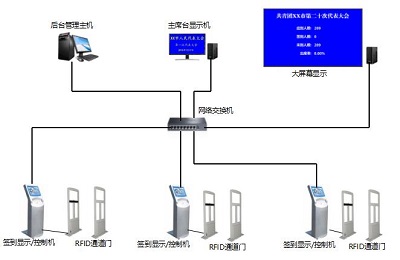

二．系统拓扑结构

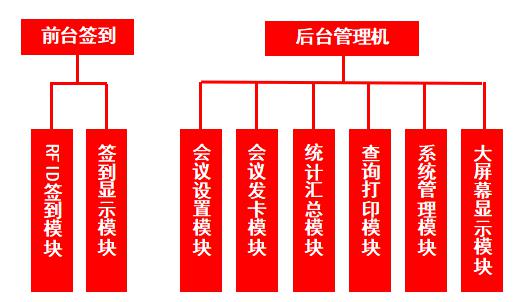

三．系统功能结构

四．系统功能介绍

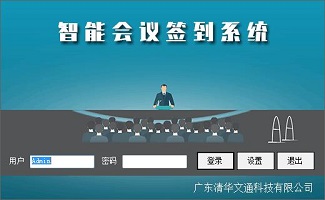

1.登录系统

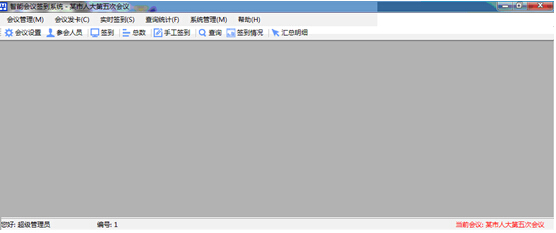

2.系统主界面

3.会议设置

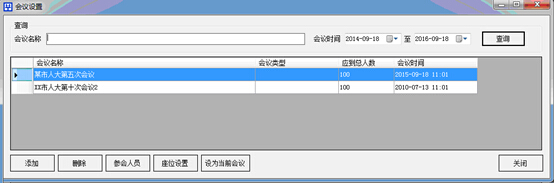

对每次大会，可设置多个会议，见下图所示：

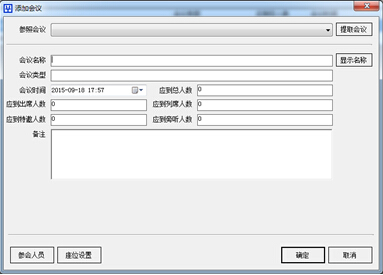

针对不同的会议（如开幕、闭幕、上午、下午）进行签到的初始设置，添加会议设置见下图所示：

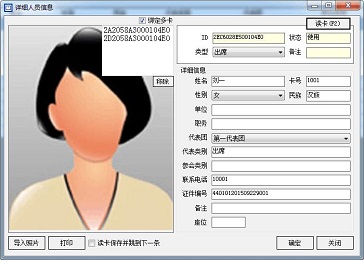

设置会议时应建立参会人员信息，参会人员信息包括：卡号(每位参会人员可同时绑定3张或以上卡)、姓名、性别、民族、单位、职务、界别、代表团、分组、座位号、参会类别、证件编号、照片等，可以编辑和修改参会人员的信息，打印参会人员详细信息名册。见下图所示：

4.会议发卡
会前对所有参会人员的签到卡进行初始化，信息可加密。见下图所示：

如果有人遗失了签到卡，可以在身份确认后进行补办，另外可以对签到卡进行挂失和冻结。

5.实时签到
只要走过签到门，即可自动签到，代表信息显示在签到门旁边的显示机屏幕上，并能自动区分和统计不同类型的签到卡（如：主席团、代表、列席、特邀、旁听、记者），可以防止重复签到，重复签到给出提示，冻结和挂失的签到卡进行签到时给出提示和警报，对于非法卡不予识别。 签到显示见下图所示：

签到情况（应到人数、签到人数、未到人数，签到率）实时动态显示在会场的大屏幕上，该信息随着签到人数的增加而动态变化。报到规则可设置，当参会人员达到设置的人数后，在大屏可显示达标文字，例如：报到人数已达法定人数，可以开会！另外支持“一键锁屏”功能和“一键投放大屏功能”，见下图所示：

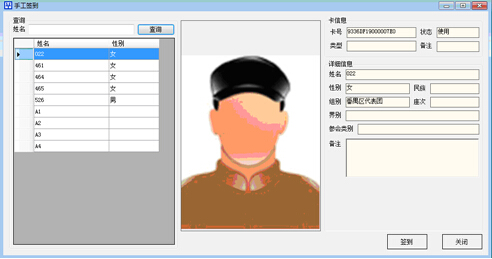

支持领导或未带证人员的手工签到。见下图所示：

6.查询统计

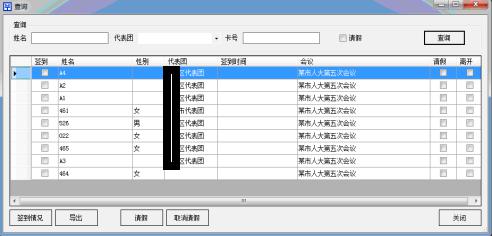

可查询代表或代表团信息，见下图所示：

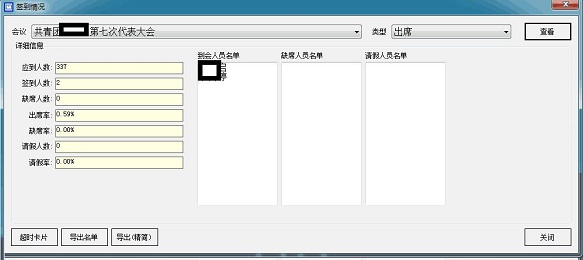

可按类型(出席/列席/特邀/旁听/工作人员/记者)查询签到情况，见下图所示：

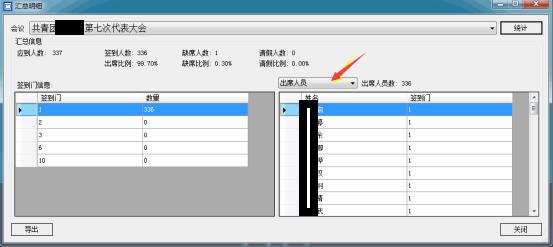

可汇总签到明细报表，导出并打印，还可单独输出某种类型人员(如：未到人员/实到人员/迟到人员/请假人员)的报表。见下图所示：

7.重点关注

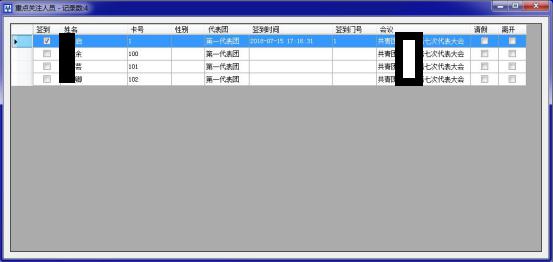

重点人员关注设置，系统支持对需要及时掌握参会人员报到情况进行关注，设置关注后，当该参会人员报到时，系统主控立即提示该参会人员在何时、哪个出入口进行的报到。见下图所示：

8.系统管理

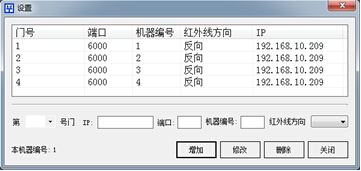

签到门设置，见下图所示：

系统设置，见下图所示：

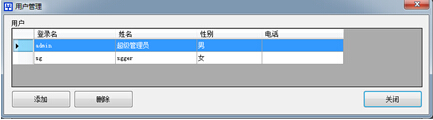

用户管理，见下图所示：

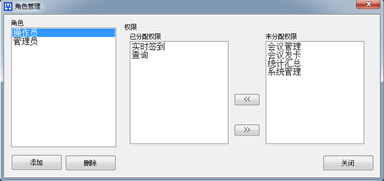

权限管理，见下图所示：

五．系统性能特点

无需主动刷卡：进出人员只需在身上佩带合法卡，无需主动刷卡，通过系统自动识别并采集数据，实现人性化和快速方便。
非法用户报警功能：外来人员无卡通过通道时，通道会发出声光报警，同时会抓拍无卡通过人员的影像资料（选件）。有效的防止非法人员的进入。
方向识别：每路通道均可入可出，大大提高设备的使用率，人员通过时，系统会自动识别进出方向，为管理者提供更准确的数据，同时也能防止有入进又马上出门。
通行快速：速度高达600人/分，解决拥堵现象。
支持实时上传数据及脱机功能：进出事件数据可实时上传数据中心，方便管理人员实时查看；当通讯出现故障时，也可脱机单独工作，支持脱机数据存储，网络恢复时可自动将数据上传数据中心。
读卡距离可达1.3-2.0米。
防冲突能力强：典型40-80张/秒，最快达到100张/秒。
标签识别方向：与地面垂直360度方向标签都能实时准确被识别。

六．系统配套的签到设备

1.通道式签到门
⑴智能通道式感应门
智能通道式感应门是智能签到系统的核心部分，系统的实时性，准确性和稳定性都取决于该通道式感应门，它由以下部件组成：远距离读写器、4个进出红外感应器、2个通道式天线。见下图：

⑵智能通道式感应设备与传统的会议通道感应设备比较
传统的通道感应设备的识别方向都是单一的，或是采用垂直识别或是采用平行识别的，这种方式会使通道的正中间存在识别盲区，当人员的标签按平行方向进入时则没被识别到，从而它的漏读率高；而我们的智能会议通道感应设备是采用两种方向结合，从而解决了正中间存在的盲区，使识读率达到了100%。

⑶智能通道式感应门性能指标
    工作频率：13.56MHz±7KHz
    支持标准：ISO15693
    识别距离：1.3-2.0米
    识别速度：人员通过时最大速度可达25公里/小时。
    识别方向：与标签平面与天线平面垂直和平行。
    多卡识别：支持同时有200张卡以上，系统能识别出一个人是否带多卡。
    进出方向：四红外设计，系统能够准确地判断人员的进出方向，为了安装的方便，进出方向可以根据现在的实际情况定义。
    安全/外观：具有声光报警功能；防雷，防静电设计；外观结构美观合理，系统集成化高，现场安装和连线极为方便。

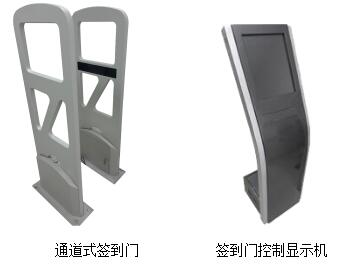

⑷通道式签到门图片

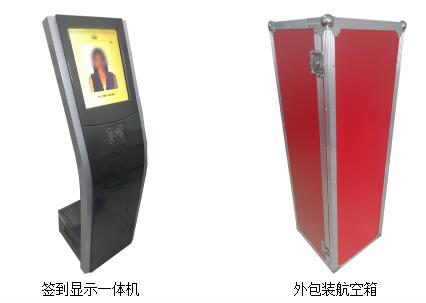

2.立式刷卡签到显示一体机
刷卡距离0-5cm，配置：17寸触摸显示屏，I5-CPU/4G内存/128 SSD硬盘。见图：

3.RFID签到卡
签到卡采用符合ISO/IEC 15693标准的RFID电子标签，指标如下：
ID：全球唯一的64位序列号
工作频率：13.56 MHz
封装介质：PVC
存储容量：2k bits，分为64个块
数据存储时间：＞10年
擦写次数：100,000
防冲突：同一时间可处理多张卡
读写距离：120cm
卡内无需电源。

七．产品清单

⑴单个签到门装箱单(随机)

⑵单个签到显示一体机装箱单(随机)

⑶系统装箱单(随机)

⑷系统其它配套设备(通用设备)
